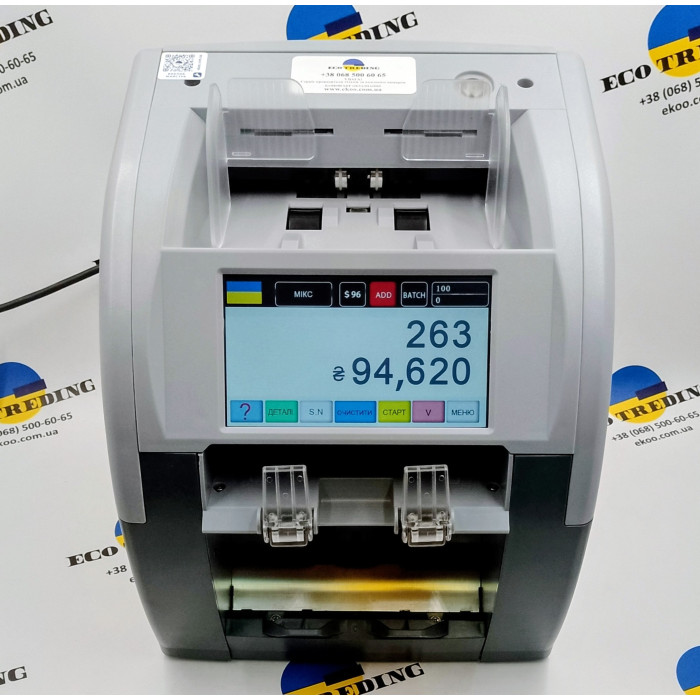

Сортировщик денег GBS3500: Анатомия, тонкая настройка и секреты сервисного обслуживания

Счетчик денег — это уже давно не просто машинка с роликами и моторчиком. Современный сортировщик денег, такой как GBS3500, — это высокоточный оптико-механический комплекс, способный не только пересчитывать купюры с огромной скоростью, но и проводить глубокий спектральный анализ каждой банкноты.

Сегодня инженеры сервисного центра ekoo.com.ua приоткроют завесу тайны и, опираясь на официальный инженерный мануал (Service Manual), расскажут, как устроен этот аппарат изнутри и как правильно производится его глубокая калибровка.

1. Техническая начинка: Глаза и уши GBS3500

Чтобы безошибочно выявлять фальшивки высочайшего класса («суперподделки»), этот сортировщик денег оснащен впечатляющим арсеналом сенсоров. Внутри аппарата скрываются:

• Двойной CIS-сканер (Contact Image Sensor): Он делает полноцветный скан банкноты в высоком разрешении с обеих сторон одновременно.

• Блок магнитной детекции (MG): Считывает ферромагнитную краску, что критически важно при работе с долларами США и евро.

• Ультрафиолетовые (UV) и инфракрасные (IR) датчики: Анализируют бумагу и метки в невидимых человеческому глазу спектрах (на отражение и на просвет).

• Датчик толщины (Thickness Sensor): Механический детектор, который с микронной точностью вычисляет сдвоенные купюры или наличие постороннего скотча.

Вся механика разбита на модули, среди которых выделяются загрузочный бункер (Hopper), карман для отбракованных банкнот (Reject Pocket) и основной накопитель (Stacker).

2. Сервисная калибровка: Как вернуть зрению остроту

Из-за постоянного трения, бумажной пыли и естественного износа любой, даже самый премиальный счетчик денег, со временем нуждается в калибровке. Если аппарат начинает необоснованно отбраковывать хорошие купюры, инженеры проводят процедуру настройки.

Калибровка оптической системы (CIS)

1. Для этого используется специальная эталонная карта (Calibration tool), которая вставляется в тракт так, чтобы полностью перекрыть оба CIS-сканера.

2. Инженер заходит в скрытое сервисное меню (DEBUG) с помощью пароля **** и переходит в раздел Sensor Correct -> CIS Set.

3. Поочередно запускаются программные тесты видимого спектра (CIS_RGB) и инфракрасного тракта (CIS_IRT). Аппарат автоматически выравнивает баланс белого. После появления надписи "Success" детекция образа снова работает идеально.

Настройка толщины (Thickness Calibration) Чтобы сортировщик денег не пропускал склейки, его «обучают» на специальных калибровочных листах толщиной 90 микрон и 150 микрон. Аппарат прогоняет эти эталоны через себя в режимах Thick 1 и Thick 2, записывая в память матрицы реакцию датчиков на разную плотность бумаги.

3. Детекция ветхости (Soil Adjustment): Умная сортировка

Ключевая особенность GBS3500 — способность сортировать деньги на годные (для выдачи в банкоматах) и ветхие (подлежащие утилизации).

Система оценивает уровень загрязнения (Soil) по сложному алгоритму. Для настройки инженеры используют реальные купюры разной степени износа. Аппарат считывает базовое значение отражения света, добавляет к нему специальный коэффициент загрязнения (ATM/Fitness soil level) и сохраняет эти данные для каждого из 4-х возможных положений купюры в пространстве (Face A, B, C, D).

4. Электроника и диагностика ошибок

За обработку всего этого массива данных отвечают три независимые платы: материнская (Main Board), плата обработки изображений (Image Board) и плата контроля магнитных датчиков (Magnetic Board). Огромный плюс GBS3500 — это легкость обновления прошивки при выходе новых купюр. Новые базы данных заливаются в память аппарата за пару минут через обычную SD-карту или USB-флешку.

А если в процессе пересчета возникнет проблема, система мгновенно выдаст код ошибки, по которому легко понять причину остановки:

• Код 6 (CD_DOUBLE): Прошла сдвоенная банкнота.

• Код 9 (AD_Denomination): В пачке обнаружена купюра другого номинала.

• Код 12 (BT_Tape): На купюре обнаружен скотч.

• Код 14 (BR_Holes): В банкноте есть проколы или дыры

  •
